Hier finden Sie Anleitungen zum Tauschen des 24-Volt Batterie-Elementes für einige traditionelle Galvanische Feinstromgeräte:
Das alte Batterie-Element wird dabei durch ein DFM-Batterieelement und falls nötig durch unseren DFM-Batterieadapter ersetzt.

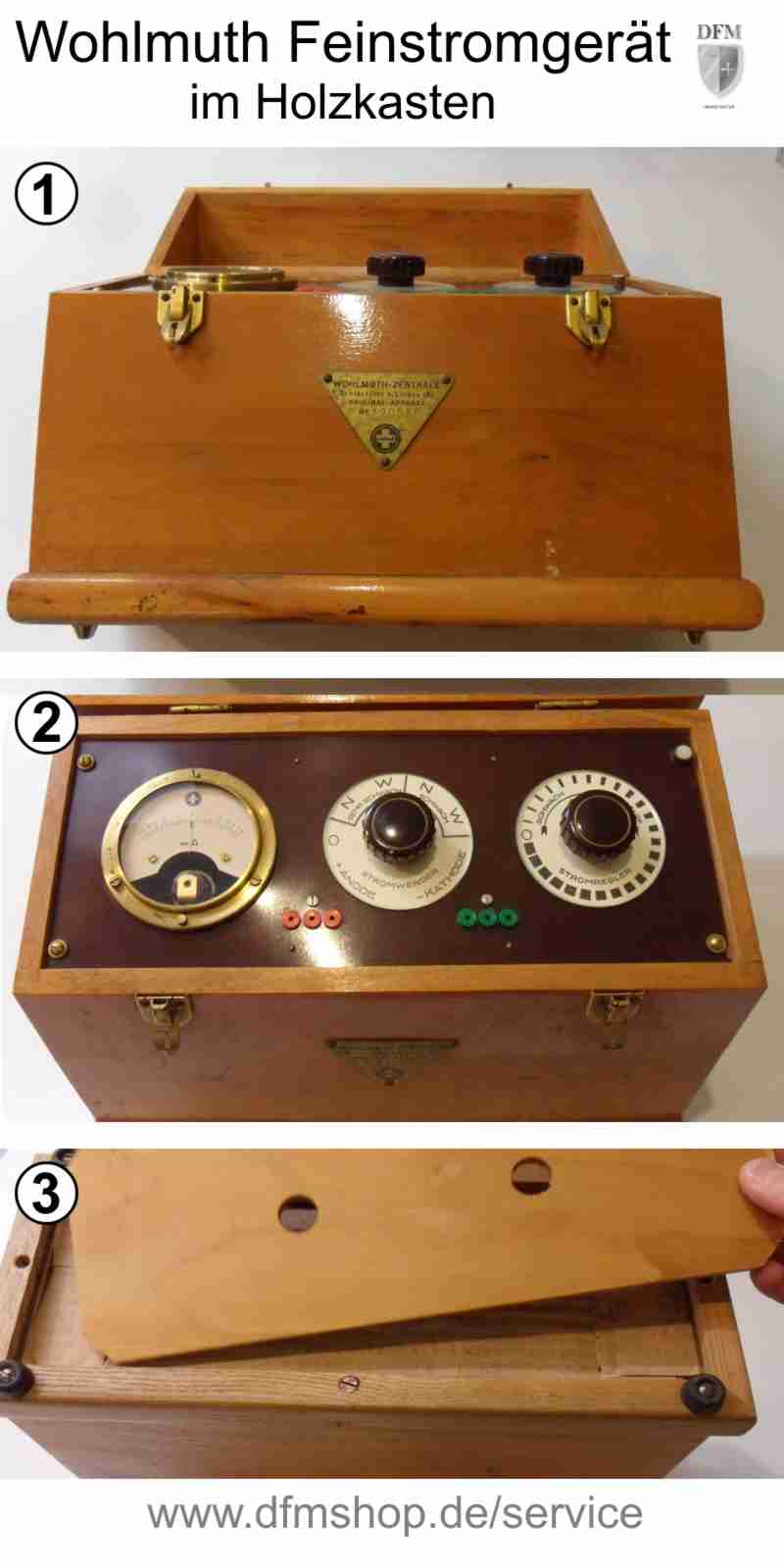

Galvanische Feinstromgeräte der Firma Wohlmuth ca. ab dem Jahre 1920
Eines der ältesten, noch heute gelegentlich anzutreffende Galvanische Feinstromgerät, ist von der Firma Wohlmuth ca. aus dem Jahre 1920/1930. Davor liegen uns nur noch Wohlmuth-Feinstrom-Geräte ca. aus dem Jahre 1900 vor. Wie zu dieser Zeit üblich, war dieses Model sehr edel und massiv gebaut. Meist mit Messinginstrumenten, wurde es in einem hell oder dunkel lackierten Holzkasten untergebracht.
Der Zugang zum Batterie-Element geschieht über den Boden des Gehäuses. Das Galvanische Element ist im Originalzustand sehr groß und schwer und lieferte 24 Volt Spannung. Häufig wurden zu dieser Zeit die Geräte ohne Metall- oder Kohleschicht-Widerstände aufgebaut. Mittels des Wahlschalters kann wie folgt geschalten werden:
- schwach Normal
- schwach Wenden
- sehr schwach Normal
- sehr schwach Wenden
Dabei wird über über einen „Mittelabgriff“ am Galvanischen Element, 12 Volt oder 24 Volt Spannung entnommen.
Nach dem Lösen der zwei seitlichen Schrauben am Bodenrahmen, lässt sich der Holzboden seitlich verschieben und danach herausnehmen. Der Batterieblock ist meist mit viel Kartonage oder Pappe, rutschsicher in das Holzgehäuse verpackt.
–> Entnehmen Sie das alte Galvanische Element mit der gesamten Pappe.
–> Klemmen Sie die Batterie vom Gerät ab, bzw. zwicken Sie die Anschlussleitungen nahe der Batterie ab.
–> Hat das Gerät 3 Anschlussleitungen, benötigen Sie eine Sonderbatterie 12/24V. Wobei üblicherweise folgende Belegung der Anschlüsse die Regel ist: blau = 0 Volt, gelb = 12 Volt, rot = 24 Volt
–> Sind nur 2 Anschlussleitungen (meist blau/schwarz = 0 Volt und rot = 24 Volt) vorhanden, können Sie direkt unseren DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung montieren.
–> Danach schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie wieder gut zu fixieren und vor Verrutschen zu sichern.

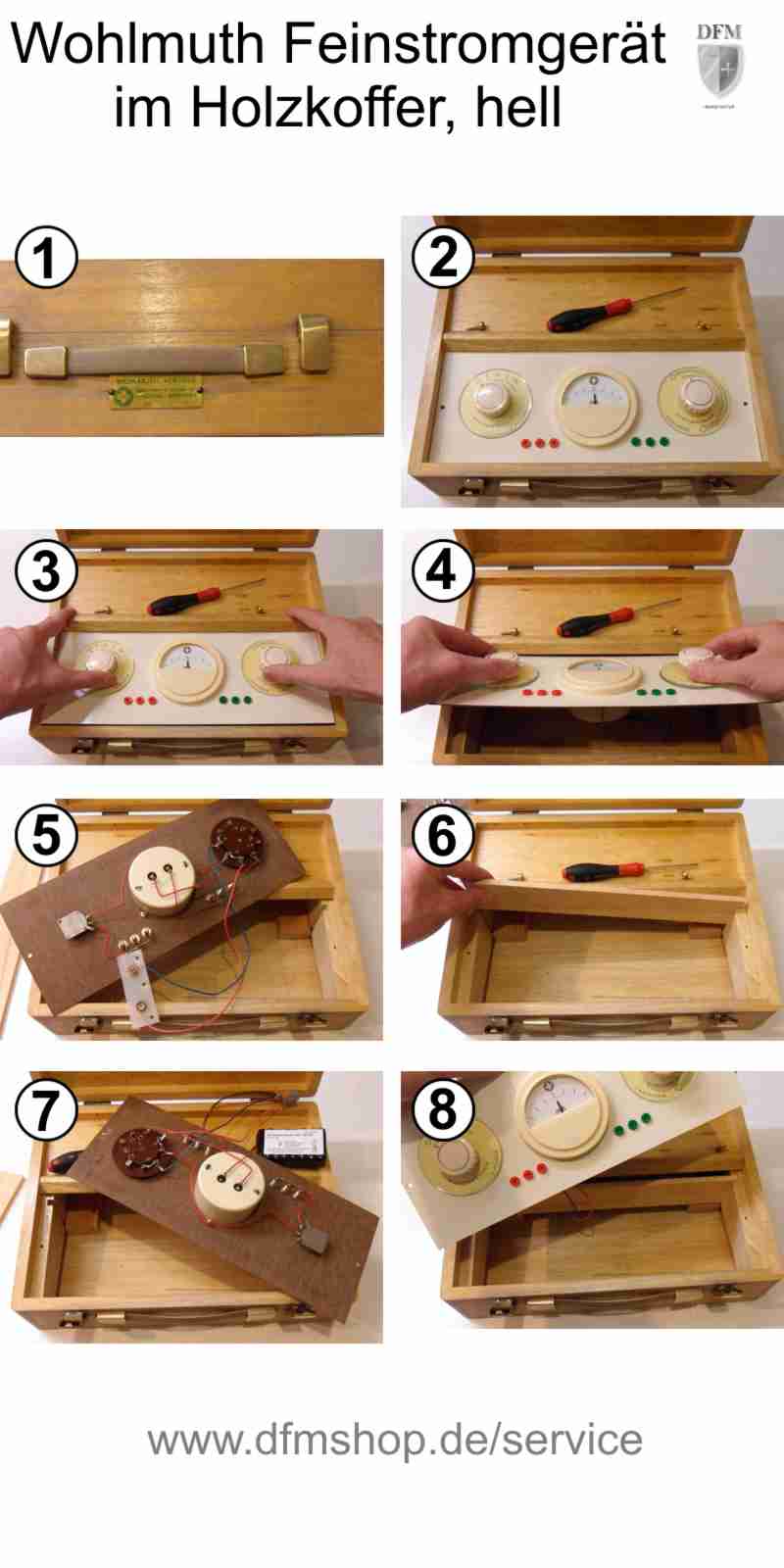

Etwas moderner ist das Galvanische Feinstromgerät der Firma Wohlmuth etwa aus dem Jahre 1950.
Das Feinstromgerät ist bereits kleiner und dadurch handlicher in einem Holzkoffer untergebracht.
Der Zugang zur Batterie erfolgt über das Armaturenbrett.
Meistens ist eine der Schrauben durch ein Bleisiegel gesichert. Oft kann mittels einer Zange die gesamte Plombe mit Schraube vorsichtig aufgedreht werden. Ist dies nicht möglich, muss mit einem schmalen Schraubendreher die Plombenmasse herausgekratzt werden (Achtung: evtl. giftiges Blei). Danach kann die Armatur nach oben geschoben und am unteren Ende herausgenommen werden.
–> Merken Sie sich die +/- Belegung der Anschlussleitungen! (meist blau/schwarz = 0 Volt und rot = 24 Volt)
–> Entnehmen Sie das alte Galvanische Element.
–> Zwicken Sie die Leitungen von den Druckknopfanschlüssen ab.
–> Montieren Sie den DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung.
–> Schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Fixieren Sie die neue Batterie gut vor Verrutschen.

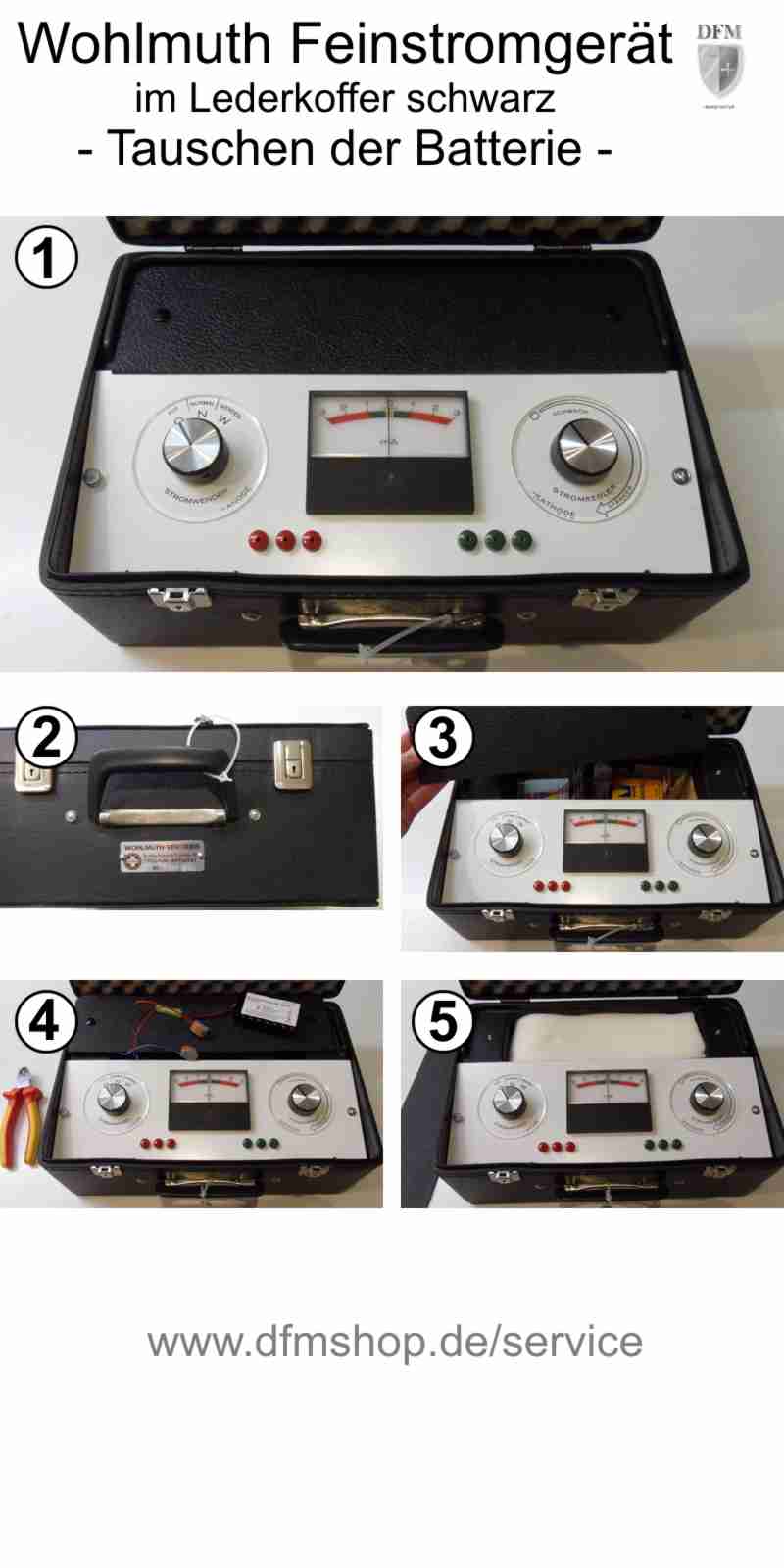

Galvanisches Feinstromgerät der Firma Wohlmuth im schwarzen Lederkoffer.
Ähnlich dem Gerät aus 1950, aber bereits mit gut zugängigem Batteriefach und einem Lederkoffer, wurde das Wohlmuth Feinstromgerät ca. 1960 ausgestattet.
–> Öffnen Sie das Batteriefach oberhalb des Armaturenbrettes durch Hochziehen der Druckknopfverschlüsse.
–> Merken Sie sich die +/- Belegung der Anschlüsse (meist blau/schwarz = 0 Volt und rot = 24 Volt)
–> Entnehmen Sie das alte Galvanische Element.
–> Zwicken Sie die Leitungen von den Druckknopfanschlüssen ab.
–> Montieren Sie den DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung.
–> Schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie wieder gut zu fixieren und vor Verrutschen zu sichern.
ELGA-Kosmetik – Galvanisches Feinstromgerät der Firma Wohlmuth.
Wohl eines der ersten Galvanischen Feinstromgeräte, das speziell für den Zweck der kosmetischen Anwendungen gemacht wurde, stammt ca. aus dem Jahre 1940/1950.
Es ist in einem hellen Lederkoffer untergebracht, mit Spiegel im Deckel und den klassischen Instrumenten ausgestattet.
Der Zugang zur Batterie erfolgt über das Armaturenbrett.
Meistens ist eine der Schrauben durch ein Bleisiegel gesichert. Oft kann mittels einer Zange die gesamte Plombe mit Schraube vorsichtig gedreht werden. Ist dies nicht möglich, muss mit einem schmalen Schraubendreher die Plombenmasse herausgekratzt werden (Achtung: evtl. giftiges Blei). Danach kann die Armatur nach oben herausgenommen werden.
–> Das Gerät hat 3 Anschlussleitungen
–> Der Batteriekasten ist für 9 x 1,5 Volt Mono-Batterien ausgelegt. Das ergibt eine Spannung von 13,5 Volt. Bei 9 Volt erfolgt ein Mittelabgriff. Um das Gerät original betreiben zu können, benötigen Sie daher einfach die 9 Stück Mono-Batterien. Alternativ kann auch eine Sonderbatterie 9/13,5V eingebaut werden. Wobei üblicherweise folgende Belegung der Anschlüsse die Regel ist: braun = 0 Volt, weiß = 9 Volt, rot = 13,5 Volt
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie gut zu fixieren und vor Verrutschen zu sichern.

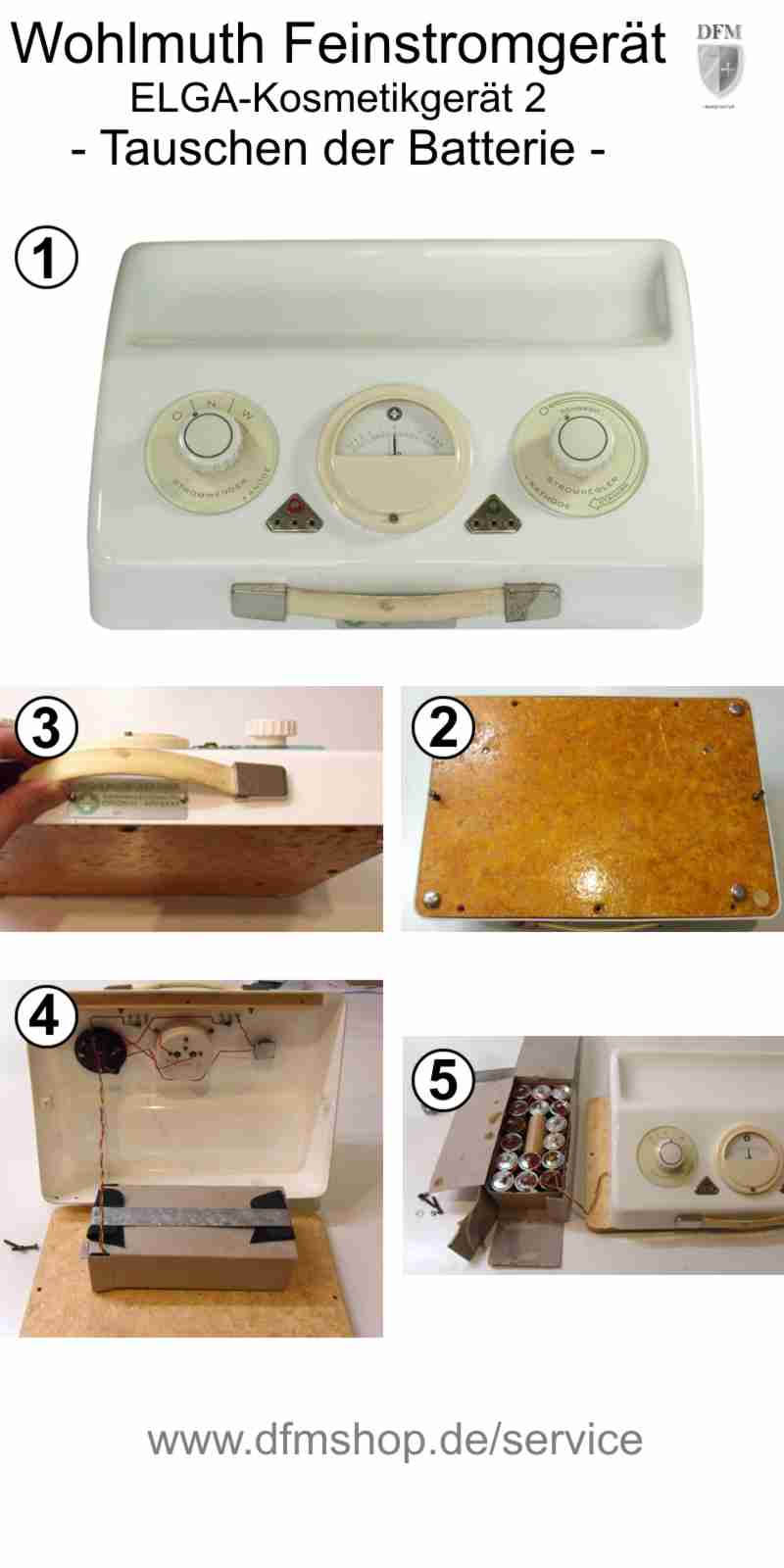

ELGA-Kosmetik – Galvanisches Feinstromgerät der Firma Wohlmuth.
Der Nachfolger des bewährten ELGA-Kosmetik-Feinstromgerätes kam ca. 1950/1960. Bereits in einem abwaschbaren Kunststoffgehäuse verbaut, mutet es sehr hygienisch und sauber an.
Der Zugang zur Batterie erfolgt über die Bodenplatte aus Holz. Etliche Schrauben sind hier zu lösen bevor der Holzboden mit anmontierter Batterie herausgenommen werden kann.
–> Das Gerät hat 3 Anschlussleitungen
Das original-Batterie-Element besteht aus 16 x 1,5 Volt Monozellen mit Mittelabgriff. Es werden daher 19,5 Volt und 24 Volt dem Gerät zugeführt.
Sie benötigen daher Sie eine Sonderbatterie 19,5/24V. Wobei üblicherweise folgende Belegung der Anschlüsse die Regel ist: blau = 0 Volt, gelb = 19,5 Volt, rot = 24 Volt
–> Sollten nur 2 Anschlussleitungen (meist blau/schwarz = 0 Volt und rot = 24 Volt) vorhanden, können Sie direkt unseren DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung montieren.
–> Danach schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie wieder gut zu fixieren und vor Verrutschen zu sichern.
Das Galvanische Feinstromgerät „S4“ der Firma J. Erich Moser GmbH.
Das älteste, uns vorliegende Feinstromgerät aus der „S-Serie“ der Firma J. Erich Moser GmbH ist das „S4“, ca. ab dem Jahre 1950. Sollte jemand ein „Moser S1“, „Moser S2“ oder „Moser S3“ besitzen, hätten wir sehr großes Interesse daran.
Das Gerät ist bereits sehr kompakt und hat ein eigenes Batteriefach am Boden des Gehäuses.
–> Öffnen Sie das Batteriefach durch Aufschrauben der beiden Sicherungsschrauben und nehmen Sie den Batteriefachdeckel heraus.
–> Merken Sie sich die +/- Belegung der Anschlüsse (meist blau/schwarz = 0 Volt und rot = 24 Volt)
–> Entnehmen Sie das alte Galvanische Element.
–> Zwicken Sie die Leitungen von den Druckknopfanschlüssen ab.
–> Montieren Sie den DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung.
–> Schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie wieder gut zu fixieren und vor Verrutschen zu sichern.

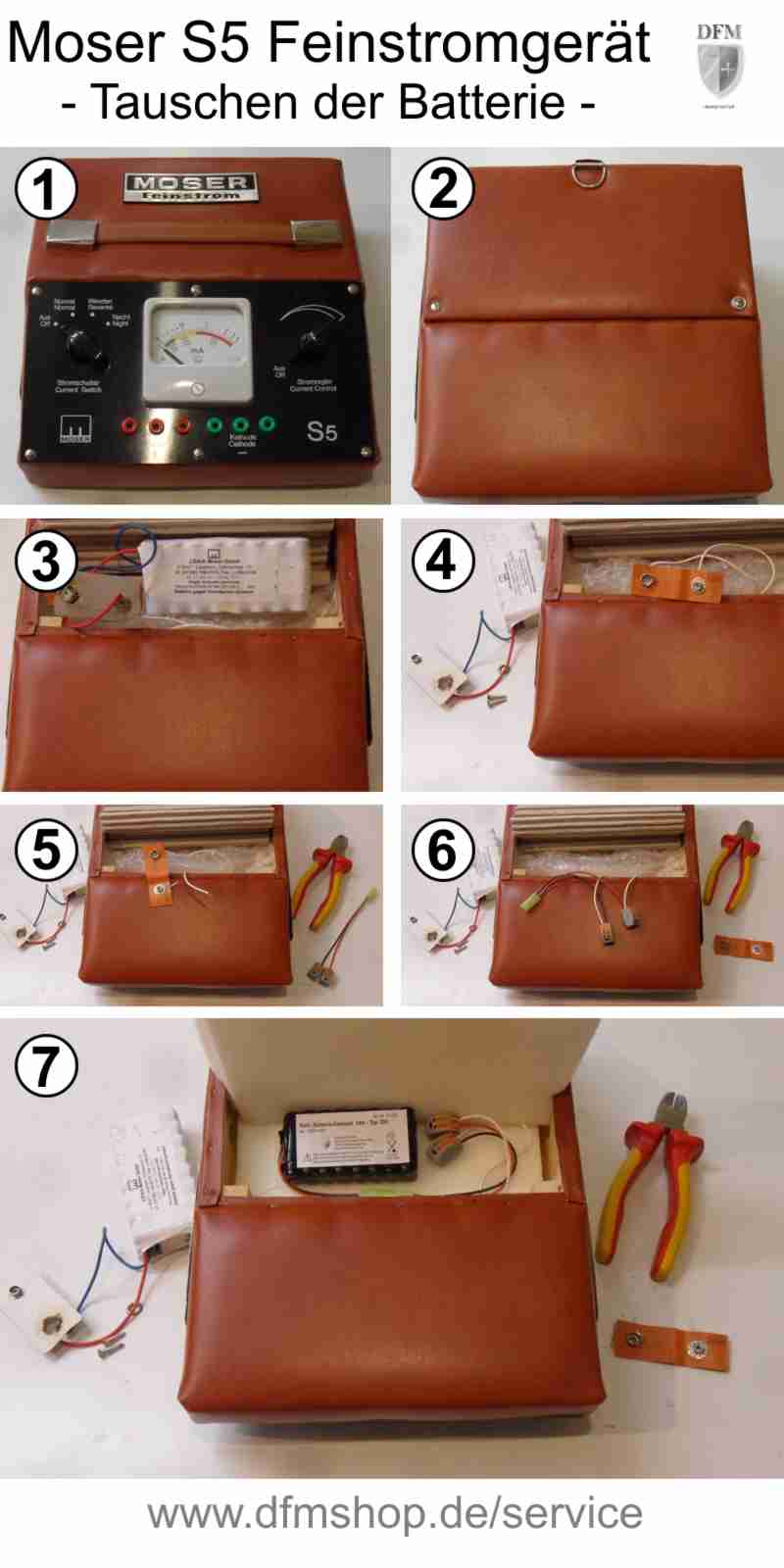

Das Galvanische Feinstromgerät „S5“ der Firma J. Erich Moser GmbH.
Das Moser-Feinstrom-Gerät S5 wurde in verschiedenen Ausführungen seit ca. 1970 hergestellt. Ab da hatte nämlich, der bereits verstorbene Raimar Cascorbi, von Beruf Sattler, die Firma J. Erich Moser GmbH aufgekauft.
Anfangs noch in Form und Gehäuse des S4-Gerätes wurde es später kompakter und in einem Holzrahmen mit Kunstlederüberzug gefertigt. Das Batteriefach ist über einen Deckel im Boden erreichbar.
–> Öffnen Sie das Batteriefach durch Aufschrauben der beiden Sicherungsschrauben und klappen Sie den Batteriefachdeckel nach oben.
–> Merken Sie sich die +/- Belegung der Anschlüsse (meist blau/schwarz = 0 Volt und rot = 24 Volt, oft aber auch nur weiß)
–> Entnehmen Sie das alte Galvanische Element.
–> Zwicken Sie die Leitungen von den Druckknopfanschlüssen ab.
–> Montieren Sie den DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung.
–> Schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie wieder gut zu fixieren und vor Verrutschen zu sichern.

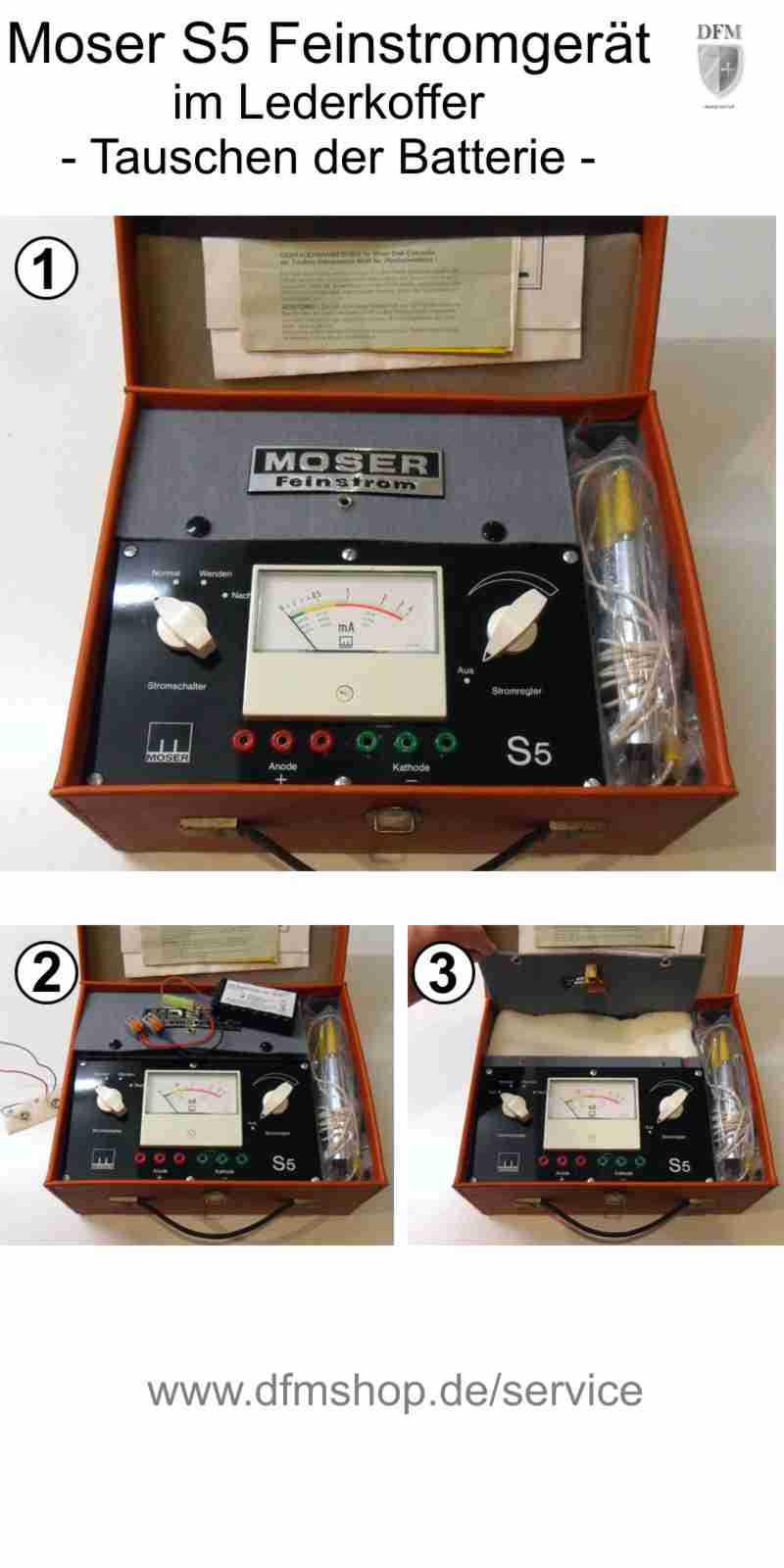

Das Moser-Feinstrom-Gerät „S5“ im Lederkoffer.
Das Moser-Feinstrom-Gerät S5 gibt es auch im Kunstlederkoffer. Das Batteriefach ist über einen Deckel oberhalb der Armatur zu erreichen.
–> Öffnen Sie das Batteriefach oberhalb des Armaturenbrettes durch Hochziehen der Druckknopfverschlüsse.
–> Merken Sie sich die +/- Belegung der Anschlüsse (meist blau/schwarz = 0 Volt und rot = 24 Volt, oft aber auch nur weiß)
–> Entnehmen Sie das alte Galvanische Element.
–> Zwicken Sie die Leitungen von den Druckknopfanschlüssen ab.
–> Montieren Sie den DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung.
–> Schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie wieder gut zu fixieren und vor Verrutschen zu sichern.

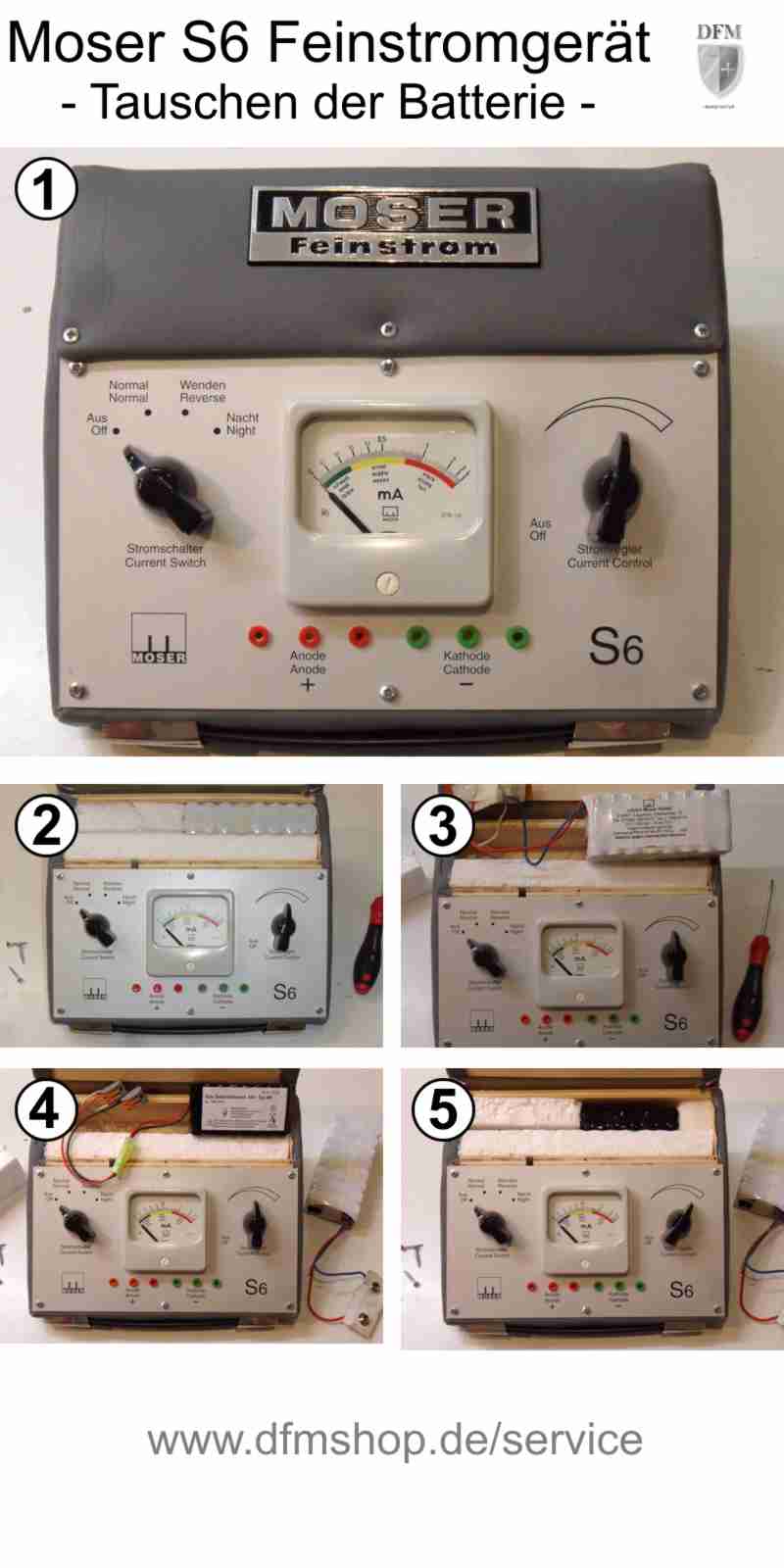

Das „S6“ Feinstromgerät der Firma J. Erich Moser GmbH
Das Moser-S6 war die letzte Version der „alten Ära“ der J. Erich Moser GmbH.
Noch kompakter, in Holzrahmen-Konstruktion mit Kunstlederüberzug, war es das handlichste Gerät der neuen Zeit. Die Batterie ist unter einen Deckel über der Armatur, nach Öffnen der 3 Schrauben, zu erreichen.
–> Öffnen Sie das Batteriefach durch Aufschrauben der Sicherungsschrauben und klappen Sie den Batteriefachdeckel nach oben.
–> Merken Sie sich die +/- Belegung der Anschlüsse (meist blau/schwarz = 0 Volt und rot = 24 Volt, oft aber auch nur weiß)
–> Entnehmen Sie das alte Galvanische Element.
–> Zwicken Sie die Leitungen von den Druckknopfanschlüssen ab.
–> Montieren Sie den DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung.
–> Schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie wieder gut zu fixieren und vor Verrutschen zu sichern.

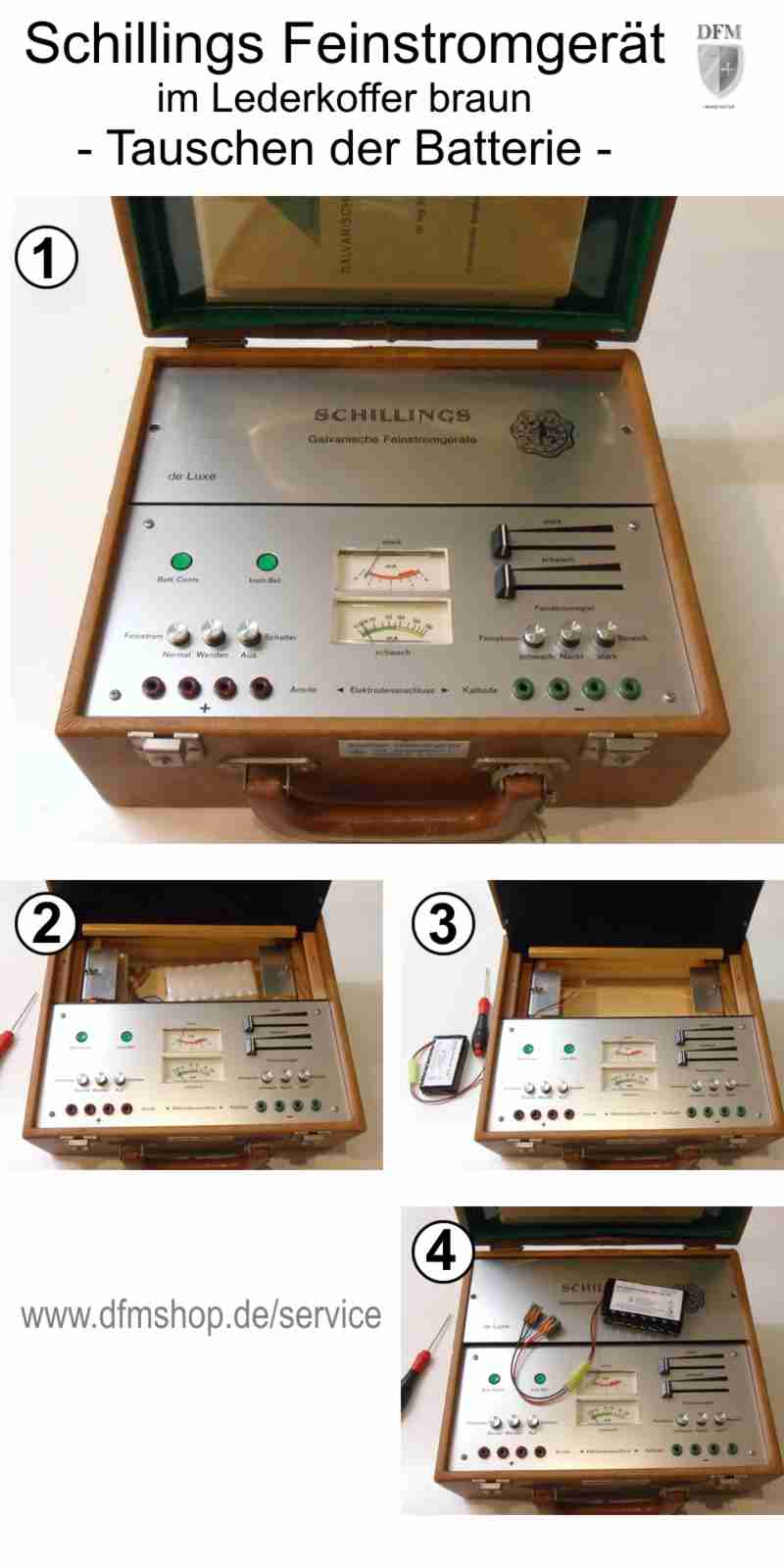

Schillings Galvanische Feinstromgeräte – „de Luxe“
Die Firma Schillings war zwar kein eigener Hersteller, aber ein erfolgreicher Vertrieb für Galvanische Feinstromgeräte. Das Ehepaar Schillings ließ sowohl von der Firma Moser, als auch anderen Firmen und zuletzt bis ca. 1989 von der Firma Wohlmuth produzieren. Daher änderte sich auch öfter das Aussehen sowie der Funktionsumfang der Schillings-Feinstromgeräte.
Das Schillings „de Luxe“ ist in einem Kunstlederkoffer untergebracht. Die Batterie ist unter einem Deckel über der Armatur, nach Öffnen der 2 Schrauben, zu erreichen.
–> Öffnen Sie das Batteriefach durch Aufschrauben der Sicherungsschrauben und heben Sie den Batteriefachdeckel nach oben weg.
–> Merken Sie sich die +/- Belegung der Anschlüsse (meist blauschwarz = 0 Volt und rot = 24 Volt, oft aber auch nur weiß)
–> Entnehmen Sie das alte Galvanische Element.
–> Zwicken Sie die Leitungen von den Druckknopfanschlüssen ab.
–> Montieren Sie den DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung.
–> Schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie wieder gut zu fixieren und vor Verrutschen zu sichern.

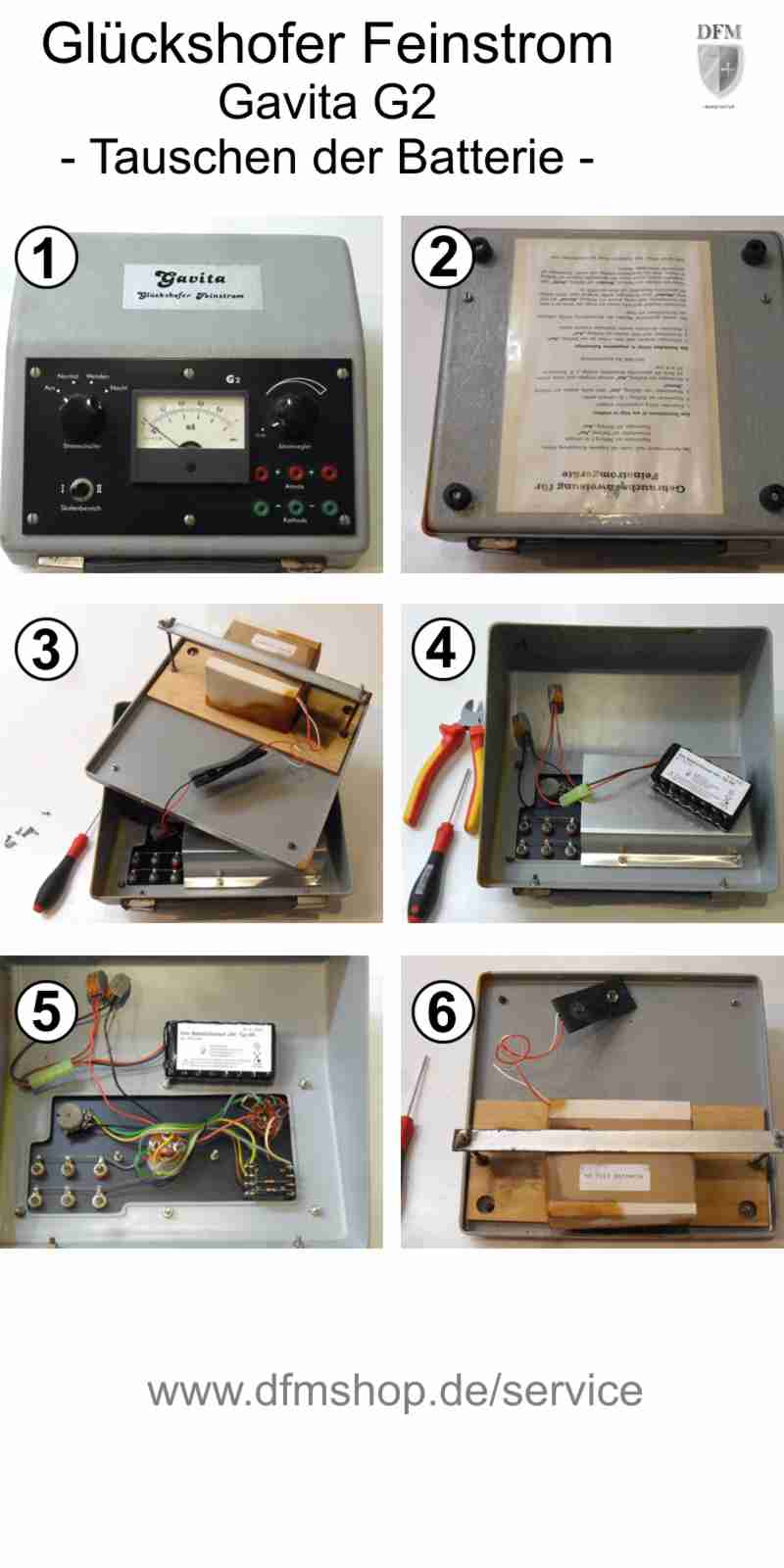

Das „Gavita G2“ von Glückshofer Feinstrom
Das Gavita G2 ist fast baugleich mit dem Moser S4. Es unterscheidet sich im wesentlichen in der Anordnung der Armaturen und dem grauen Kunststoffgehäuse.
Die Batterie ist nur durch aufwendiges Öffnen des gesamten Gerätebodens über ca. 8 Schrauben zu erreichen.
–> Öffnen Sie das Batteriefach durch Aufschrauben der seitlichen Sicherungsschrauben und heben Sie den Geräteboden heraus.
–> Merken Sie sich die +/- Belegung der Anschlüsse (meist schwarz = 0 Volt und rot = 24 Volt)
–> Entnehmen Sie das alte Galvanische Element, indem Sie die Blechspange öffnen.
–> Zwicken Sie die Leitungen von den Druckknopfanschlüssen ab.
–> Montieren Sie den DFM-Batterieadapter Typ 24V/300, Art.Nr. 10 502, gemäß Anleitung.
–> Schließen Sie das neue 24V Galvano-Batterieelement, Typ 300, Art.Nr. 10 500 an.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie wieder gut zu fixieren und vor Verrutschen zu sichern.

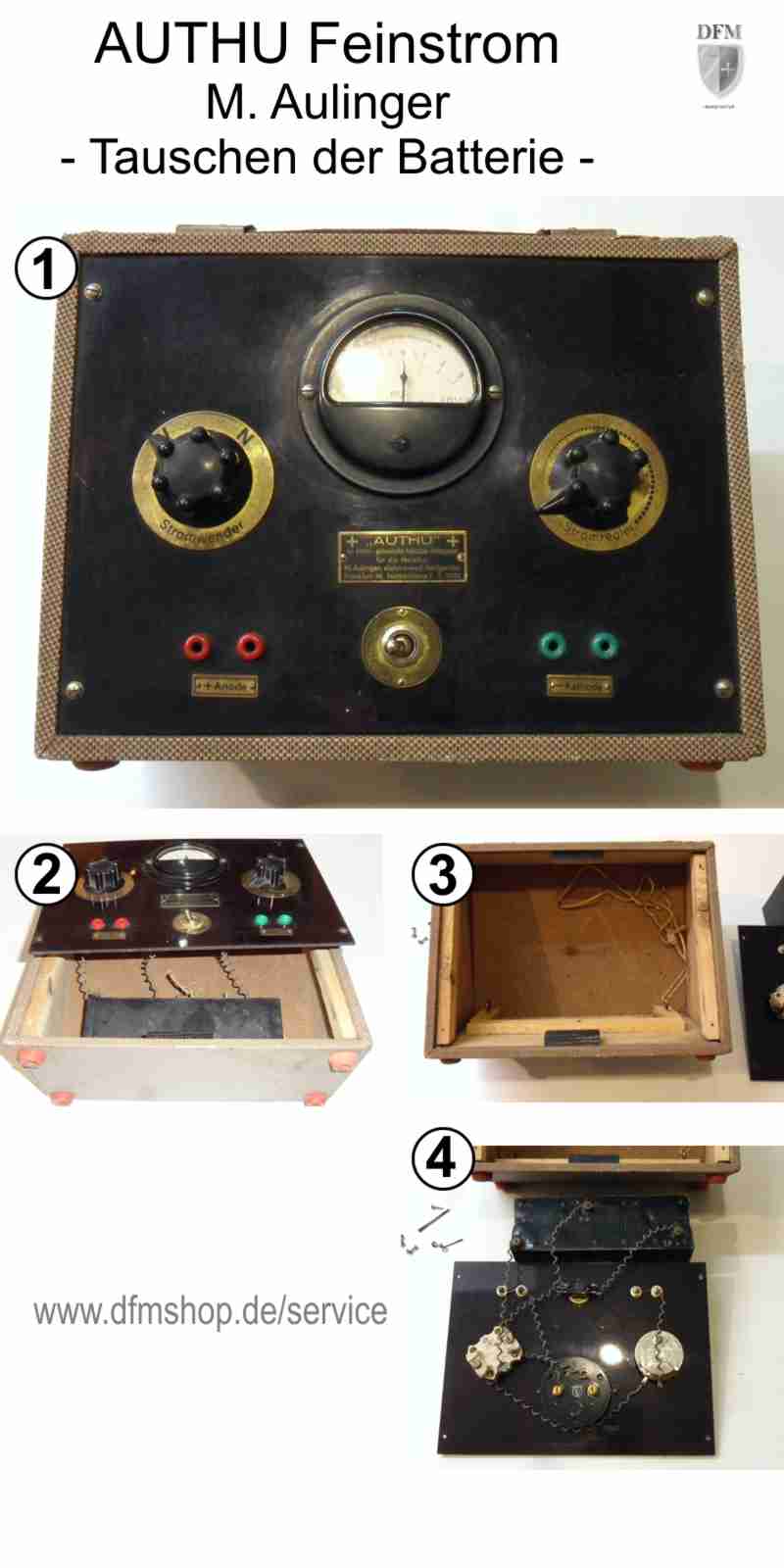

AUTHU-Feinstromgerät von Max Aulinger
Ein sehr altes und seltenes Galvanisches Feinstromgerät, wohl aus den Jahren 1920/1930. Ein Stoffbezug ziert das stehend, wie ein Kofferradio konstruierte, Holzgehäuse.
Die Batterie ist nur über das Armaturenbrett zu erreichen.
Öffnen Sie die 4 Schrauben. Danach kann das Armaturenbrett nach oben herausgenommen werden.
–> Das Gerät hat 3 Anschlussleitungen, daher benötigen Sie eine Sonderbatterie, vermutlich mit 12/24V.
–> Testen Sie vor dem Zusammenbau die richtige Funktion des Anzeigeinstrumentes und des Feinstromgerätes.
–> Achten Sie darauf, die neue Batterie gut zu fixieren und vor Verrutschen zu sichern.
Persönlich würden wir das Gerät nur noch als Ausstellungsstück verwenden!
Wir hoffen, dass wir Ihnen helfen konnten und Ihr Feinstromgerät nun wieder voll einsatzbereit ist.
Bei Fragen stehen wir Ihnen gerne zur Verfügung.
Nutzen Sie unseren Service zur Wartung oder Reparatur Ihres Galvanischen Feinstromgerätes. Wir bieten Ersatzteile, Batterien, Elektroden und Zubehör für alle gängigen Feinstromgeräte.
